SA23002CDFD

正在量產
Application Note
5.5V 输入电压, 2A 单同步降压转换器
    Part NumberSA23002CDFD
    Vin_min (V)2.8
    Vin_max (V)5.5
    Io_max (A)2
    Channels1
    Vo_min (V)0.6
    Fsw (MHz)2.35
    Vref (V)0.6
    Vref Accuracy±1.5%
    Iq (uA)
    Rdson1120mΩ
    Rdson285mΩ
    Soft Start0.4ms
    PackageDFN2×2-8
    TopologySync. Buck
    Protection ModeHic-cup SCP
    Features / Special FunctionPower Good Indicator，Fixed Frequency PWM Mode
    Temp Range-40°C ~125°C
    • 输入电压范围：2.8~5.5V
    • 输出电流：2A
    • 反馈基准电压精度：±1.5%
    • 1μA典型关断电流
    • 2.35MHz固定开关频率
    • 固定频率PWM模式
    • 电源良好指示
    • 内置软启动：0.4ms
    • 100%占空比，实现超低压降
    • 逐周期限流保护
    • 打嗝模式短路保护 （SCP）
    • 过热保护
    • 封装: DFN2x2-8
    • 获得AEC-Q100 Grade 1认证

    評估板

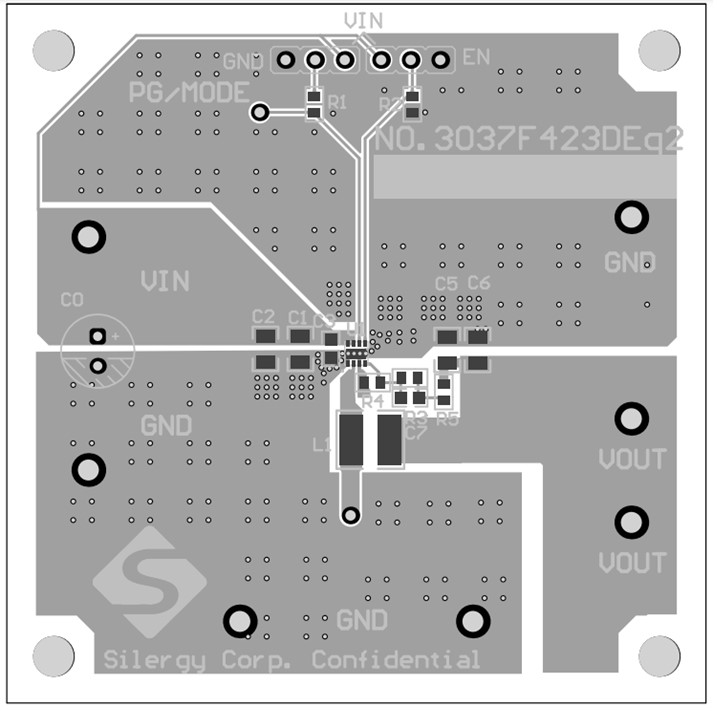

    • SA23002C-1

      評估板照片

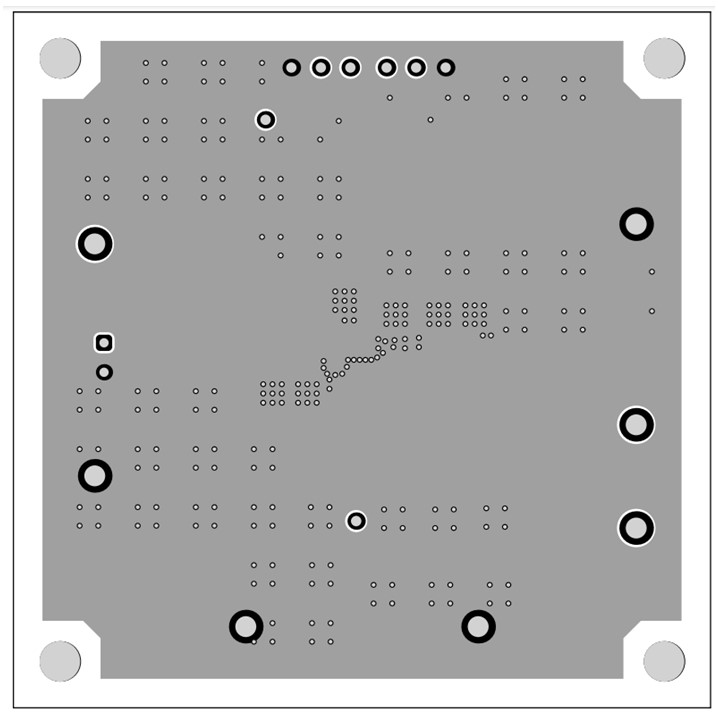

    • SA23002C-2

      評估板照片

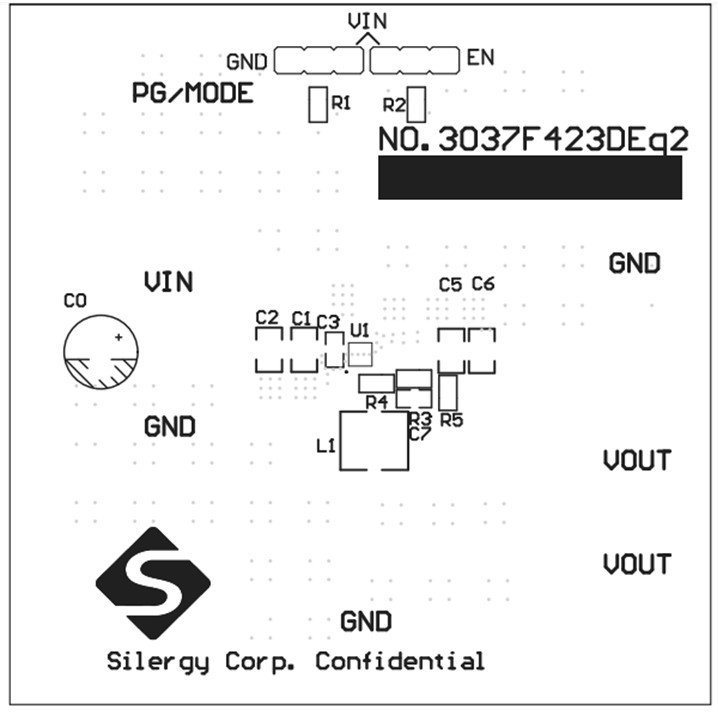

    • SA23002C-3

      評估板照片

    EVB_SA23002CDFD

    EVB_SA23002CDFD适用于评估2.8V-5.5V 输入电压, 2A 单同步降压转换器。
