SQ29004RHQ

正在量產
Application Note
高效率，2MHz, 4A 同步降压稳压器
    Part NumberSQ29004RHQ
    Vin_min (V)5.2
    Vin_max (V)18
    Vo_min (V)0.6
    Io_max (A)4
    Vref Accuracy±1.83%
    Fsw (MHz)2
    Iq (uA)75
    PackageQFN2.5x2.5-16
    Protection Mode
    Features / Special FunctionProgrammable Soft-start
    • 5.2V 至 18V 输入电压范围
    • 内置开关低导通电阻（顶部/底部）：50mΩ/25mΩ
    • 2.0MHz 高开关频率最大限度地减少了外部元件
    • 75μA 工作静态电流
    • 电源正常指示器
    • 轻负载效率的省电模式
    • 可靠的保护模式：UVLO、UVP、OTP自动恢复模式
    • 逐周期谷电流限制和峰值电流限制
    • 可编程软启动
    • 符合 RoHS 标准且无卤素
    •  紧凑型封装：QFN2.5x2.5-16

    評估板

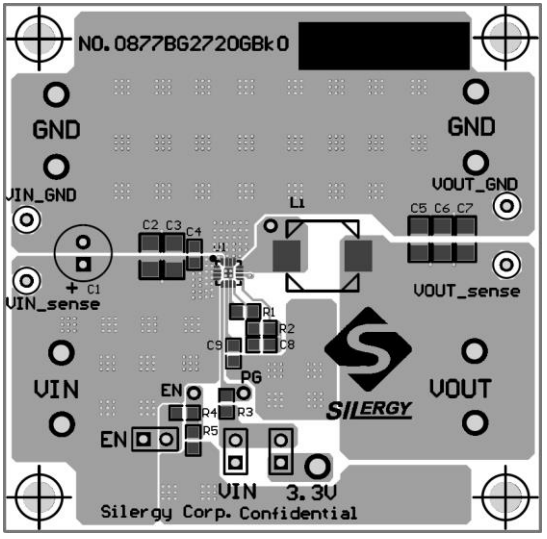

    • 29004-1

      評估板照片

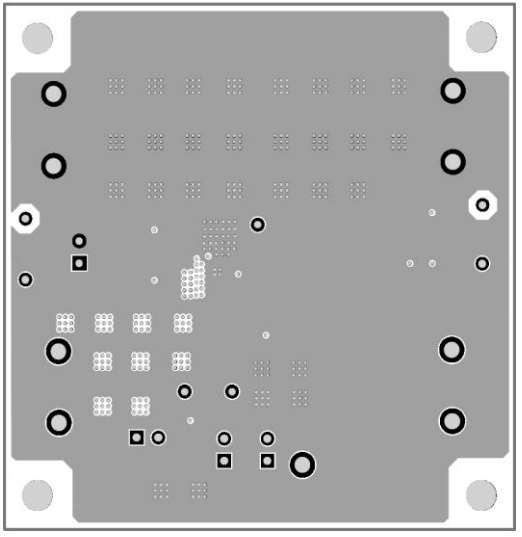

    • 29004-2

      評估板照片

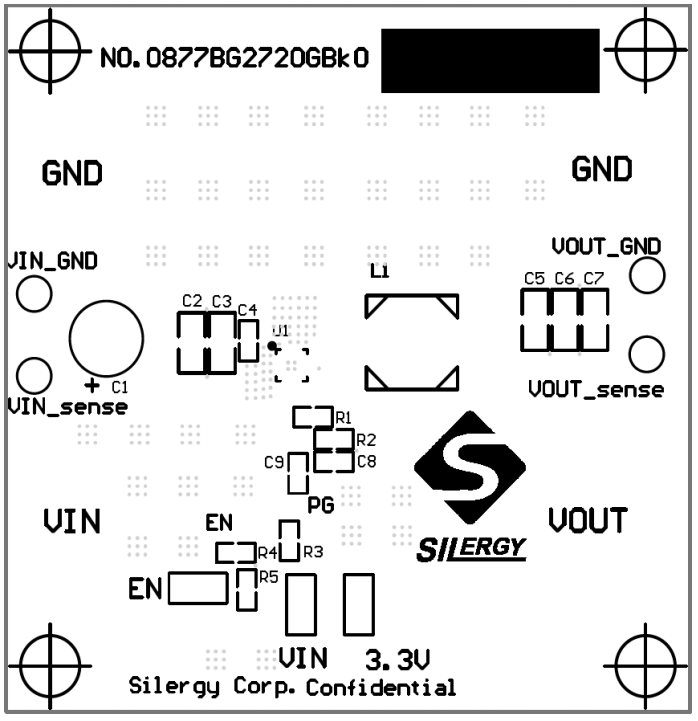

    • 29004-3

      評估板照片

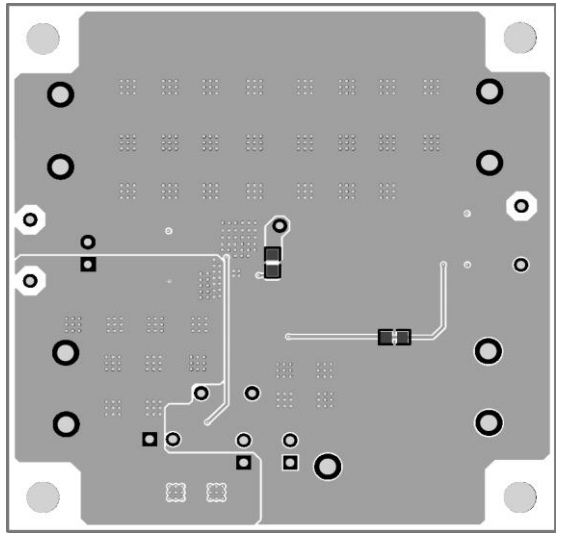

    • 29004-4

      評估板照片

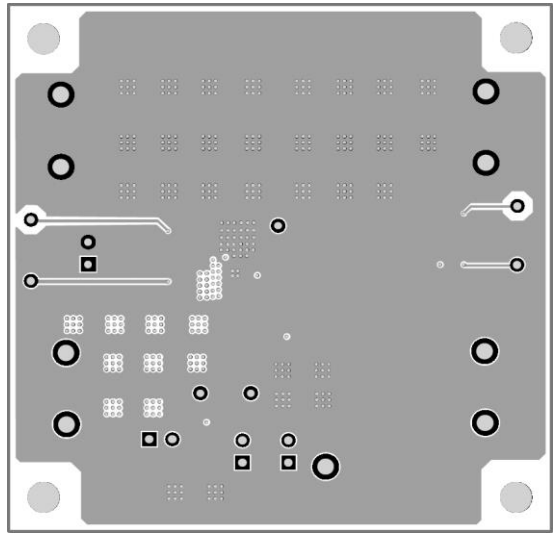

    • 29004-5

      評估板照片

    EVB_SQ29004RHQ

    EVB_SQ29004RHQ评估板用于评估2MHz，4A， 18V输入同步降压稳压器SQ29004RHQ。
