高效率, 16V/6A 同步降压稳压器
| Part Number | SQ29063BWYQ |
|---|
| Vin_min (V) | 2.85 |
|---|
| Vin_max (V) | 16 |
|---|
| Vo_min (V) | 0.9 |
|---|
| Io_max (A) | 6 |
|---|
| Vref Accuracy | ±1% |
|---|
| Fsw (MHz) | 0.66/ 1.1/2.2 |
|---|
| Iq (uA) | 850 |
|---|
| Package | QFN2x3-14 |
|---|
| Protection Mode | Latch-off Mode |
|---|
| Features / Special Function | 可编程谷值限流/软启动，闭锁式保护, PFM/FCCM |
|---|
--2.85V 至16V， VCC由外部电源供电
--3.6V至16V， VCC由内部LDO供电
- 内置22.1mΩ 电源开关和8.1mΩ同步整流开关
- ±1% 参考电压 （-40°C to 至125°C 结温范围内）
- Instant-PWM™提供快速瞬态响应
- 660kHz/ 1100kHz / 2200kHz工作频率
- PFM/FCCM 可选
- 可编程谷值限流
- 可靠的内置保护功能：
-- 逐周期谷值和峰值限流（OCP）
-- 如果选择FCCM 模式，则逐周期反向限流
-- 闭锁式输出过压保护（OVP），输出欠压保护（UVP），过温保护（OTP）和 32个连续周期后谷值限流保护
- 预偏置启动
- 电源正常指示器
- 紧凑型封装：QFN2x3-14

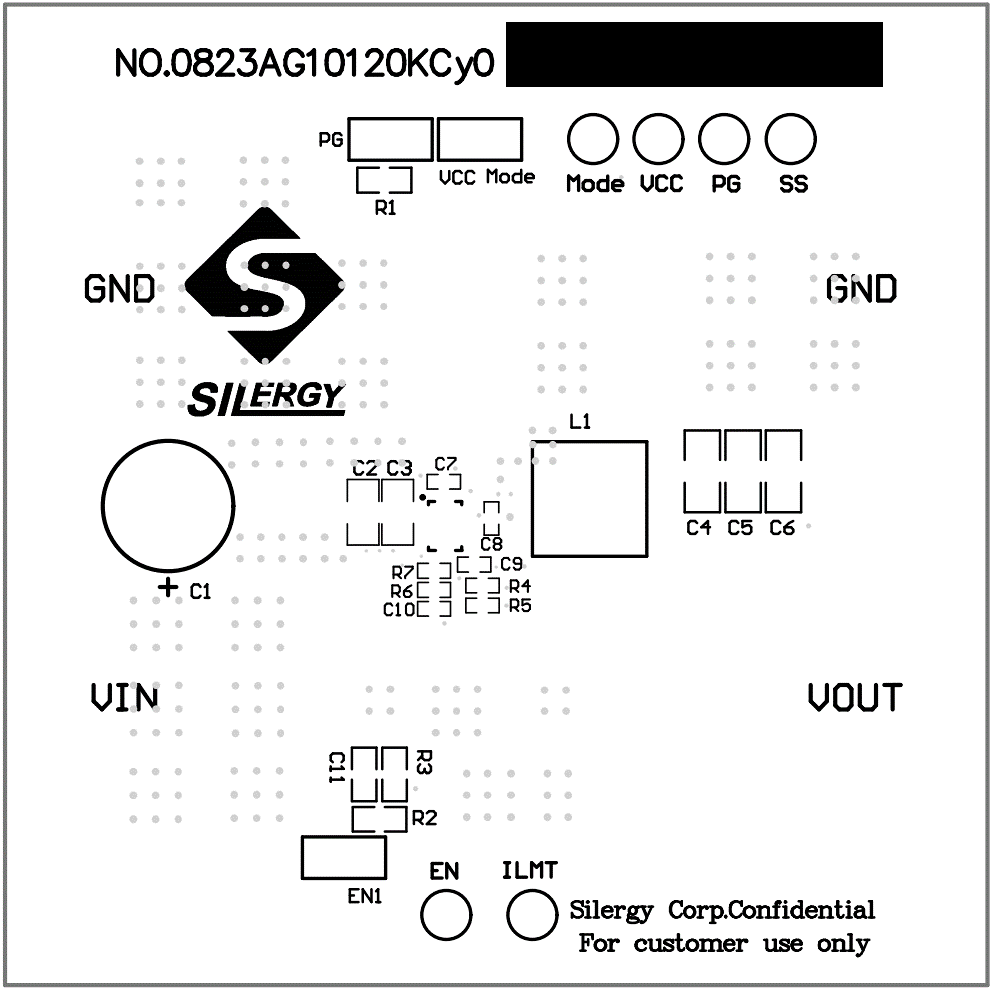

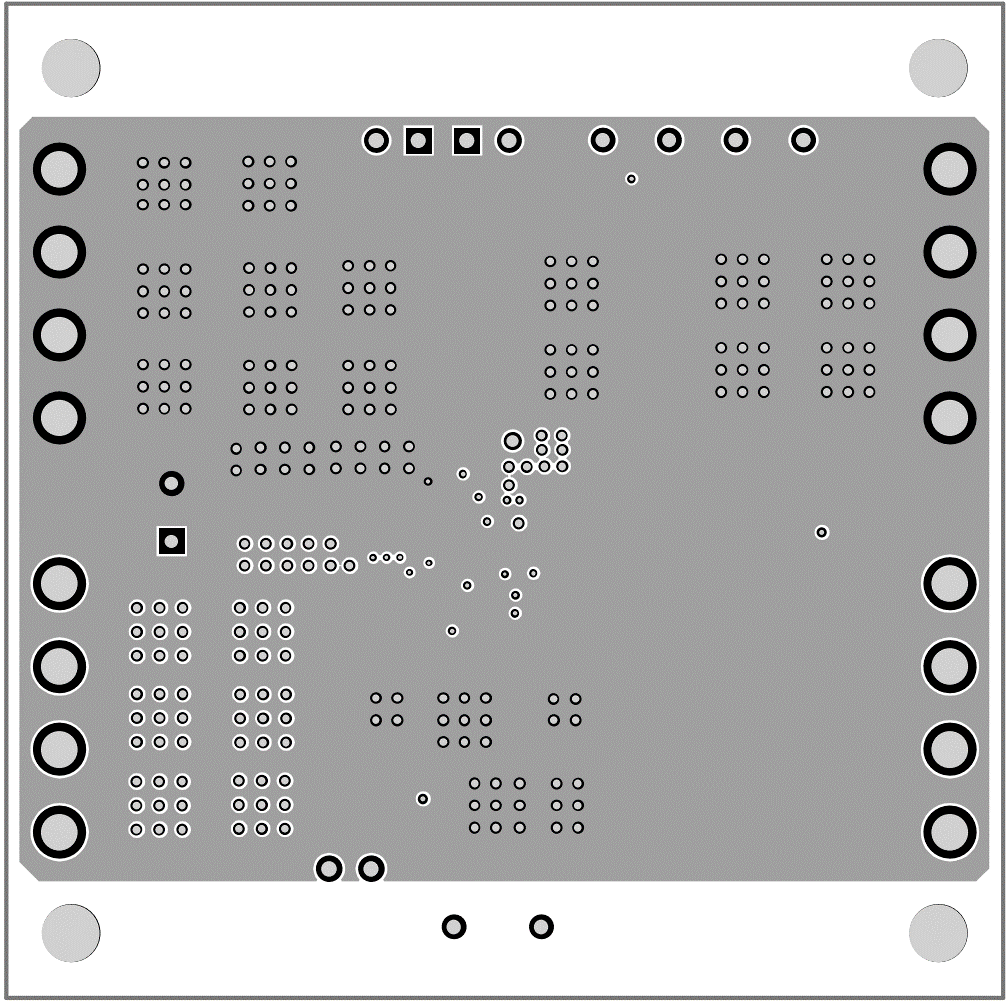

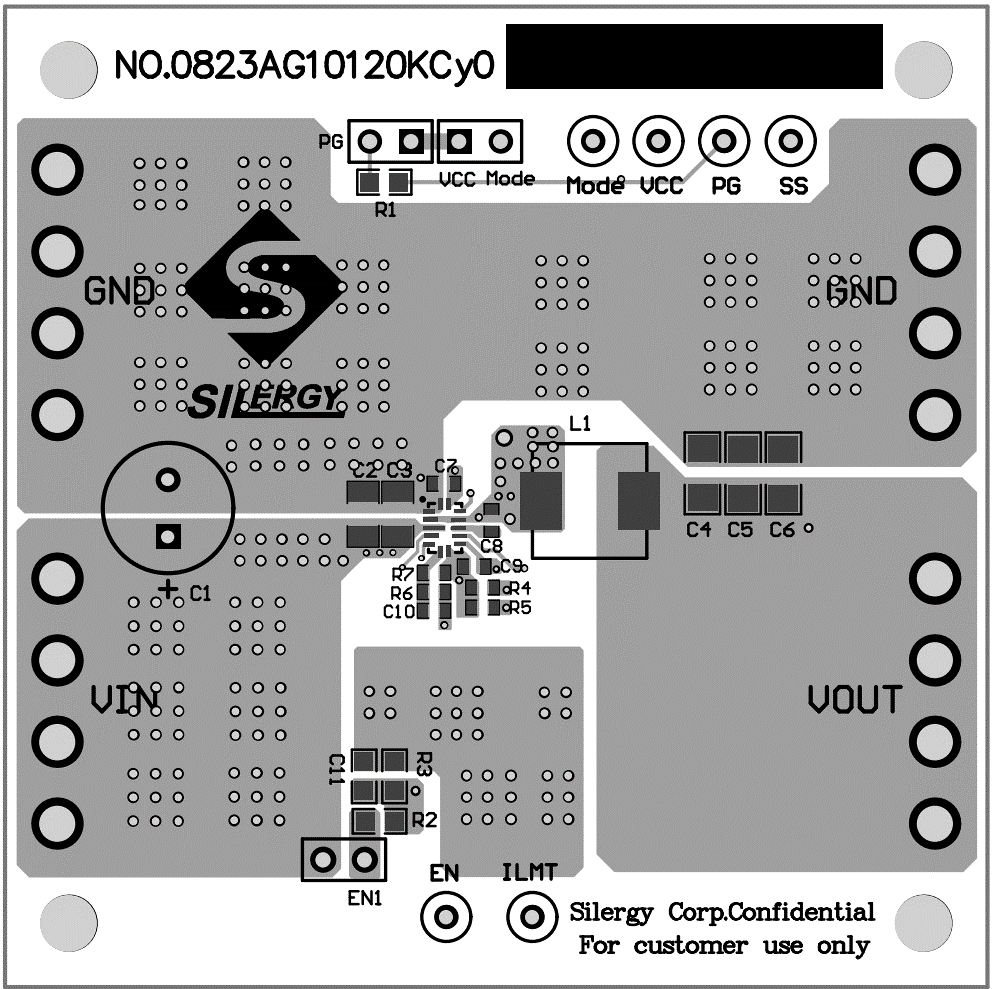

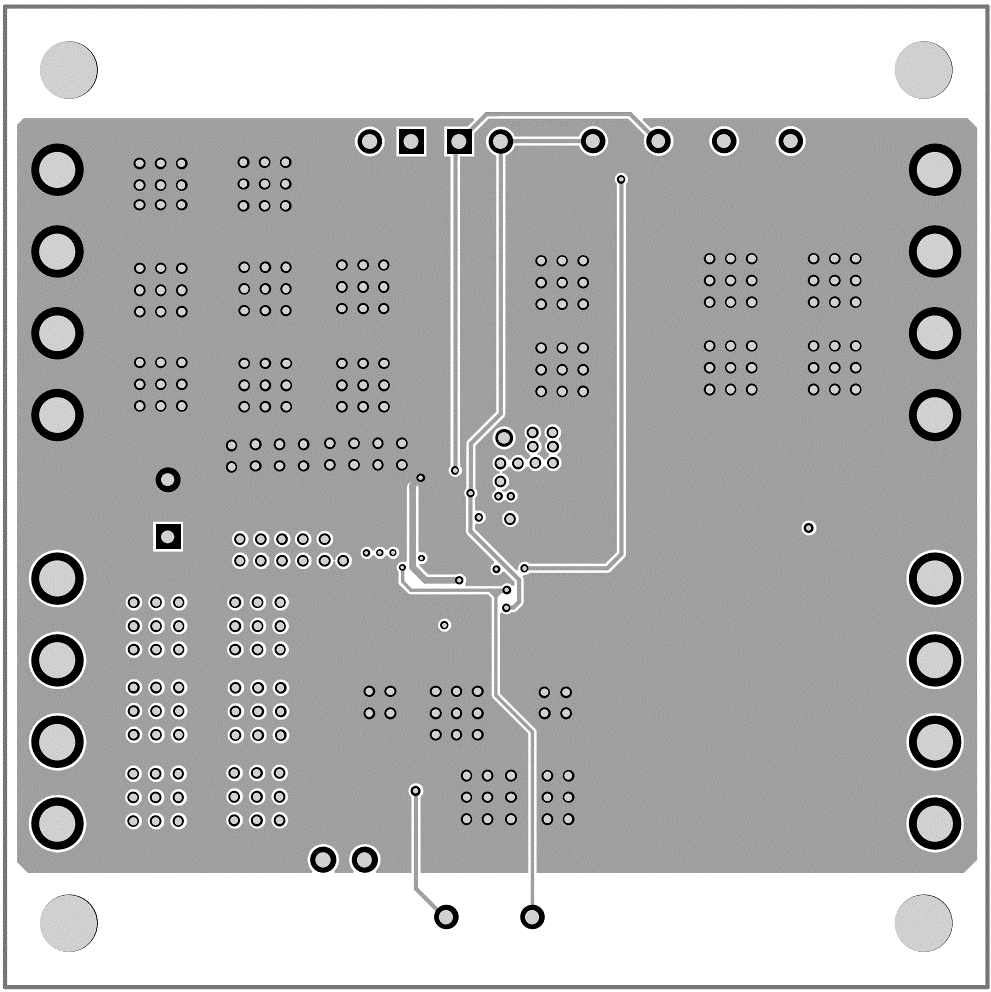

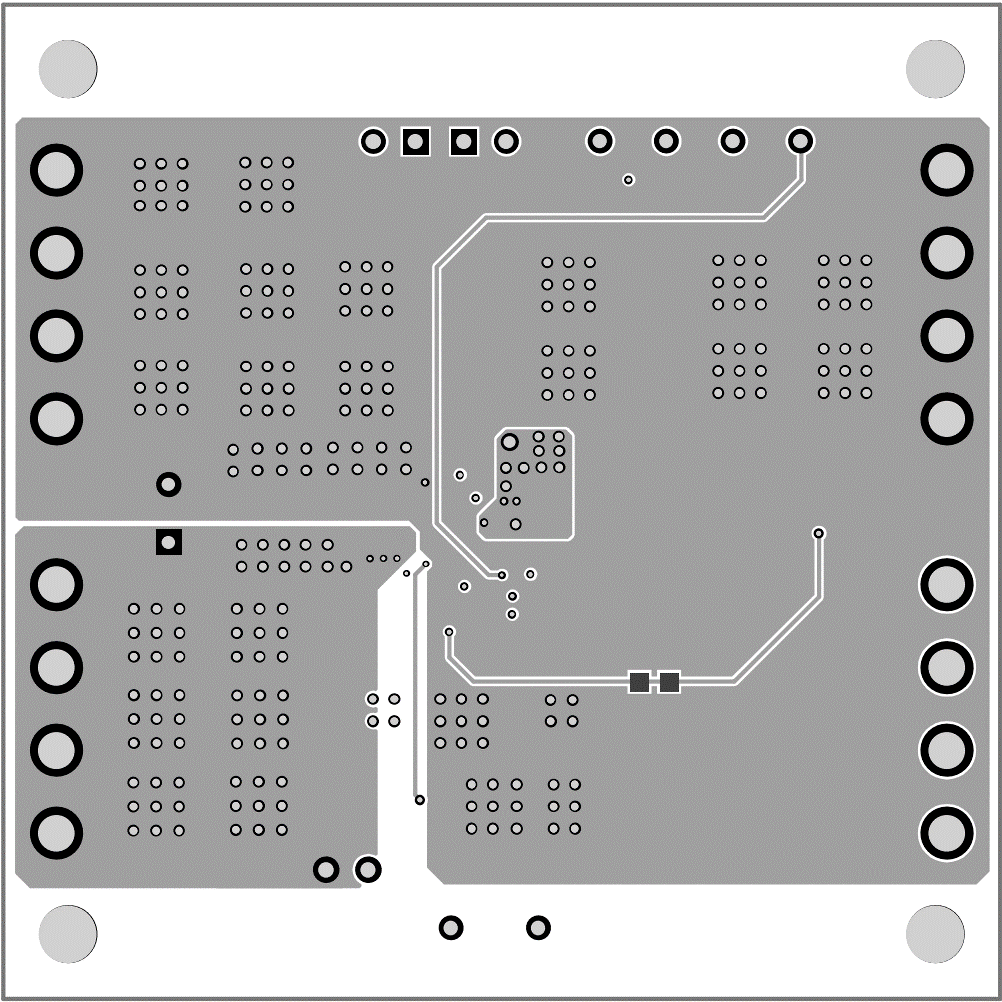

評估板
EVB_SQ29063BWYQ 评估板适用于评估 6A连续电流，16V输入，660kHz/ 1100kHz / 2200kHz 同步降压稳压器。
