SQ82201QHQ

正在量產
Application Note
高性能10路输出时钟发生器方案
    Part NumberSQ82201QHQ
    Description时钟发生器
    Outputs3 differential + 7 Single End
    Output TypeLVPECL/ LVCMOS
    Output Freq Range (MHz)25/33.33/100/125/156.25
    Input Freq (MHz)25
    Inputs2
    Input TypeCrystal, LVCMOS
    Output Banks5
    Core Voltage (V)3.3
    Phase Jitter Typ RMS (fs) 150
    PackageQFN6x6-40
    • 7路单端LVCMOS输出：

    --  一个单端LVCMOS的33.33MHz CPU时钟

    --  六路单端LVCMOS输出用于参考时钟缓冲

    • 3路差分LVPECL输出对
    • 可选择的外部晶体或单端输入参考源
    • 为25MHz并联谐振晶体设计的晶振接口
    • 156.25MHz输出，RMS相位抖动：0.127ps（12kHz~20MHz）
    • 电源噪声抑制PSRR：-90dBc
    • 电源电压：3.3V
    • 工作温度：-40°C to 85°C
    • 紧凑型封装：QFN6x6-40

    評估板

    • 幻灯片1

      評估板照片

    • 幻灯片2

      評估板照片

    • 幻灯片3

      評估板照片

    • 幻灯片4

      評估板照片

    • 幻灯片4

      評估板照片

    • 幻灯片5

      評估板照片

    • 幻灯片6

      評估板照片

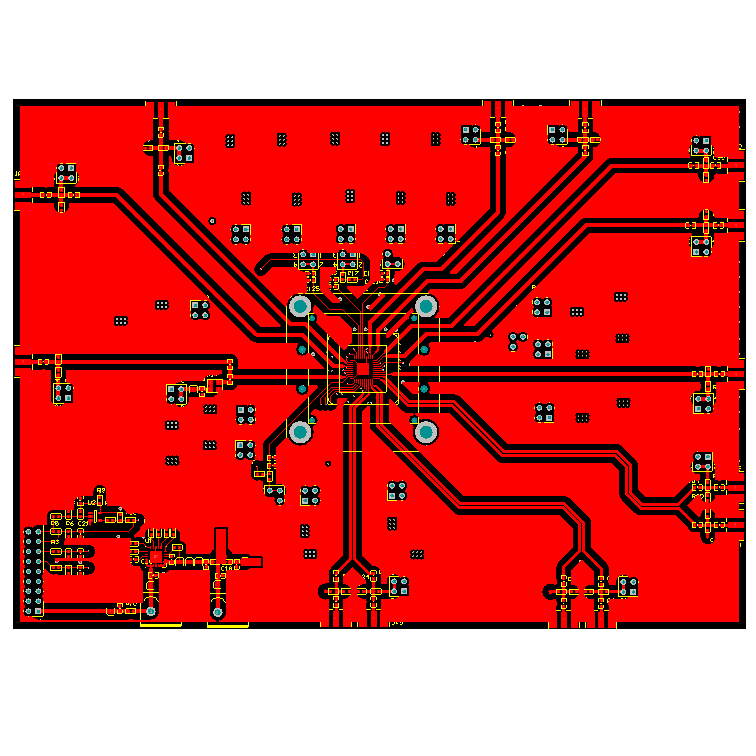

    EVB_SQ82201QHQ

    EVB_SQ82201QHQ评估板适用于评估高性能10路输出时钟发生器.
