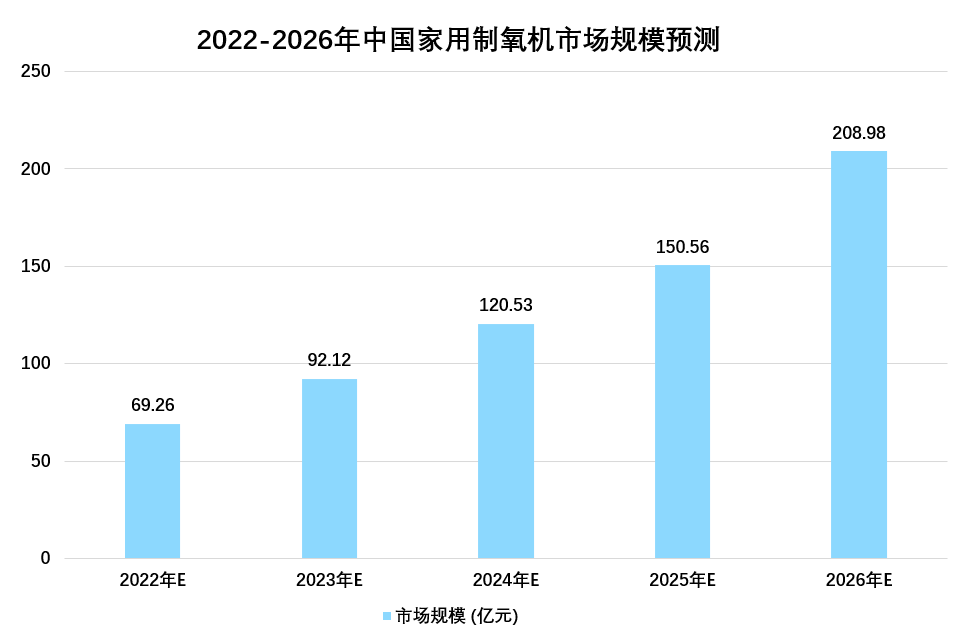

老年群体对养老、医疗、社会服务等方面需求越来越大，吸氧对于缓解和预防老年人心脑血管疾病、呼吸系统疾病具有良好的效果，家用制氧机可以保证老年人每天能吸到充足的氧气。据研究机构报告显示2022年至2026年，国内家用制氧机市场规模预计将从69.26亿增加至208.98亿元，市场需求量不断增加。

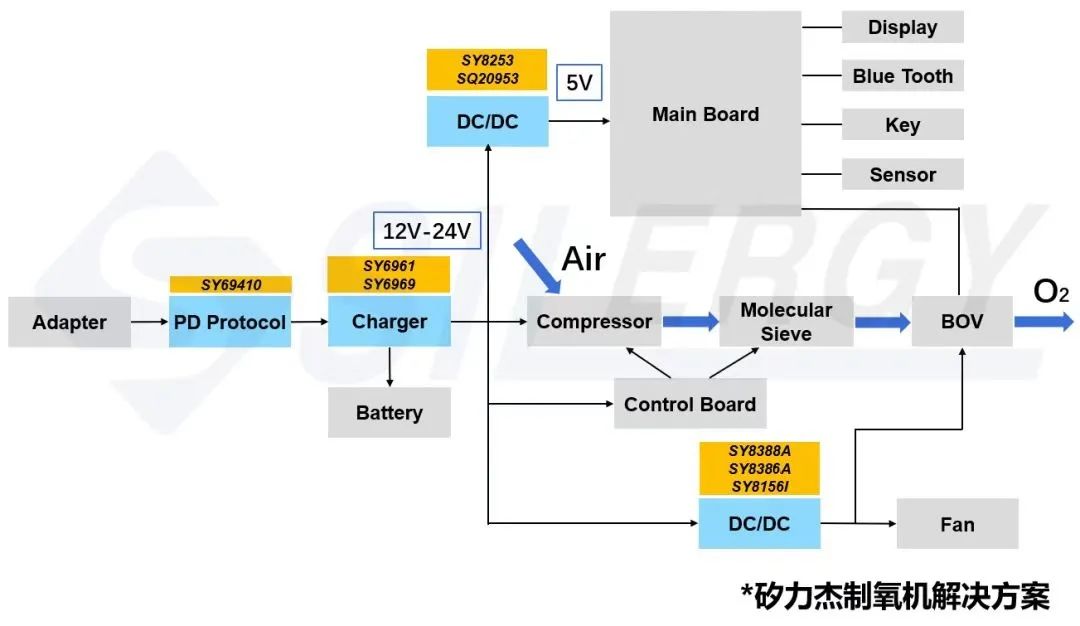

矽力杰制氧机解决方案  Silergy Oxygenerator Solution



矽力杰制氧机解决方案可提供高性能，高可靠性的电池充电芯片，PD协议芯片，DC/DC转换芯片等方案。



1、电池充电芯片



SQ6961  具有低Iq电源路径管理的2A开关充电器

◆   极少的电池泄漏电流和支持航运模式

◆   高效2A降压充电器

  ♢  输入电压范围：3.8V~14V

  ♢  可编程IDPM/VDPM用于支持USB和适配器

  ♢  4V~4.5V可调节充电电压

  ♢  支持NVDC电源路径管理

◆   最大1.2AOTG输出电流

◆   最大350mA在BOOST1和BOOST2通道

  ♢  1.6V~6V可调节输出电压

  ♢  在LDO模式下最大200mA限流

  ♢  在全开模式下最大350mA限流

◆   全BATFET控制来支持航运模式，唤醒和系统重置

◆   高达8A电池放电电流

◆   安全

  ♢  电池温度感应用于充电和升压模式

  ♢  电池充电安全定时器

  ♢  热度调节和热关断

  ♢  输出/系统过压保护

  ♢  MOSFET过流保护

◆   紧凑型封装：QFN4x4-32

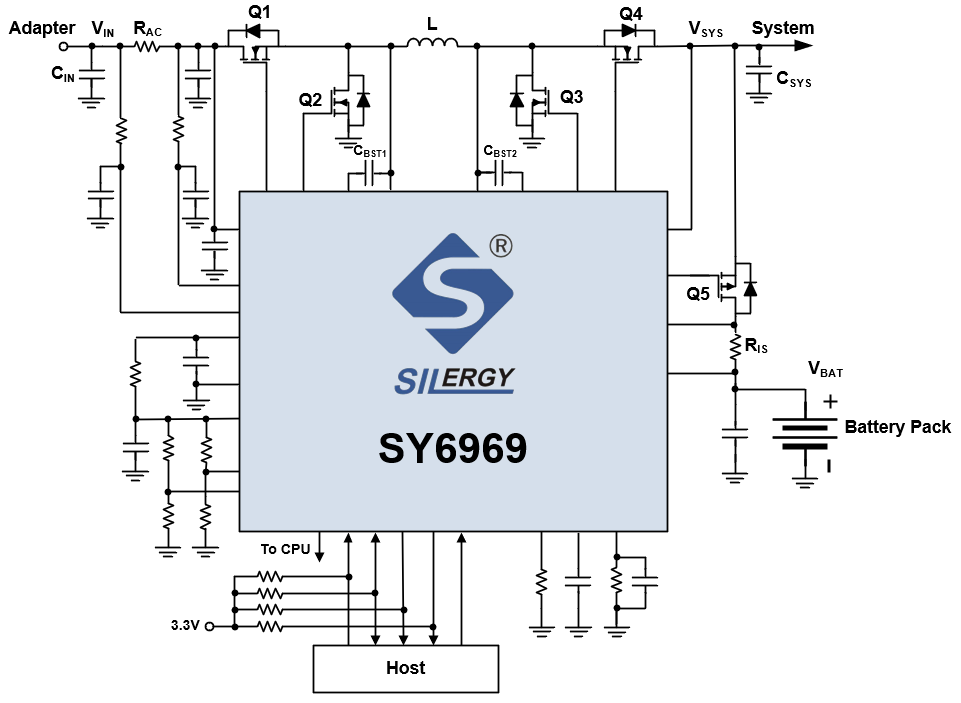

SY6969  带电源路径管理的多节Buck-Boost充放电控制器

◆   工作电压: 3.5V~25V

◆   通过大范围输入源为电池充电1~4s

◆   驱动具有单电感的双向4开关Buck-Boost

◆   开关频率: 800/1200kHz

◆   SMBus控制装置

◆   1-4节电池

◆   精准的功率/电流监测

◆   NVDC电源路径管理

  ♢  适配器满载时电池补充系统

  ♢  补充模式下的电池 MOSFET 理想二极管操作

◆   用于提高系统电源效率的直通模式(PTM)

◆   I2C控制

◆   支持电池LEARN功能

◆   可调节输入电流限制(AICL)提取最大输入功率

◆   主机控制接口用于灵活系统配置

◆   高精度电压/电流调节和监控

◆   紧凑型封装: QFN4×4-32





2、PD协议芯片

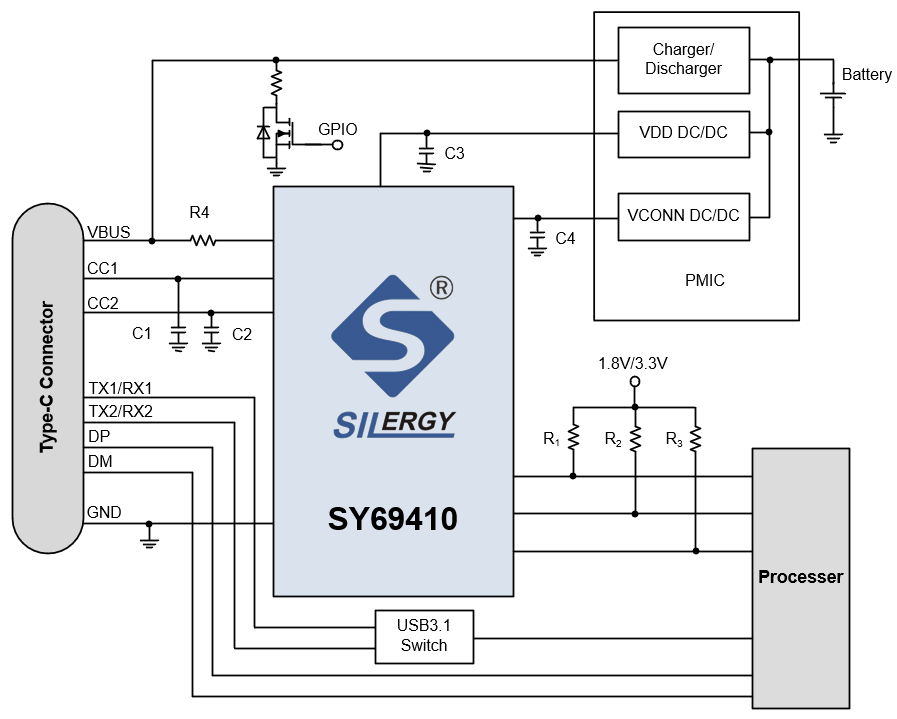

SY69410  USB Type-C端控制器

◆   带I2C接口的USB PD3.0 PHY

◆   设置电流预警和检测功能

◆   有源电缆检测

◆   电缆方向检测

◆   支持BIST模式

◆   支持VBUS检测

◆   支持VCONN电源控制

◆   VCONN过压保护，短路保护和可编程过流保护

◆   低功耗

◆   VDD范围：3~5.5V

◆   热关断

◆   紧凑型封装: CSP1.29×1.25-9







3、DC-DC转换芯片

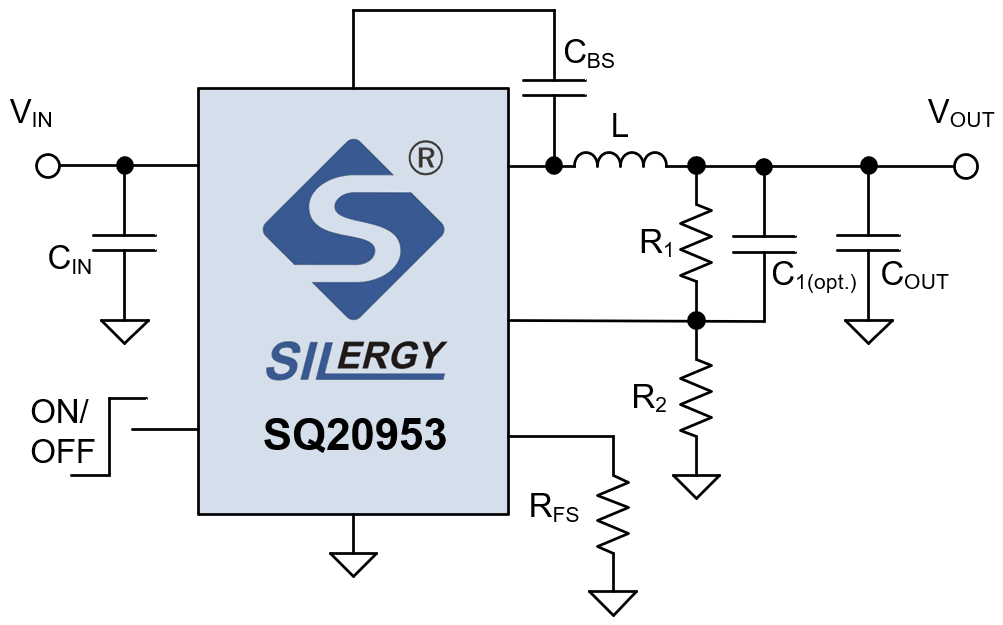

SQ20953  30V/3A Buck

◆  输入电压: 4.5-30V

◆  内置低导通电阻开关: 110/70mΩ

◆  内部补偿

◆  内部1ms软启动实现浪涌限流

◆  可调开关频率范围: 0.5M~2.5MHz

◆  3A输出电流能力

◆  1.5％0.6V基准电压精度

◆  低静态电流

◆  逐周期峰值限流

◆  短路保护

◆  热关机和自动恢复

◆  符合RoHS标准且无卤素

◆  紧凑型包装：TSOT23-8

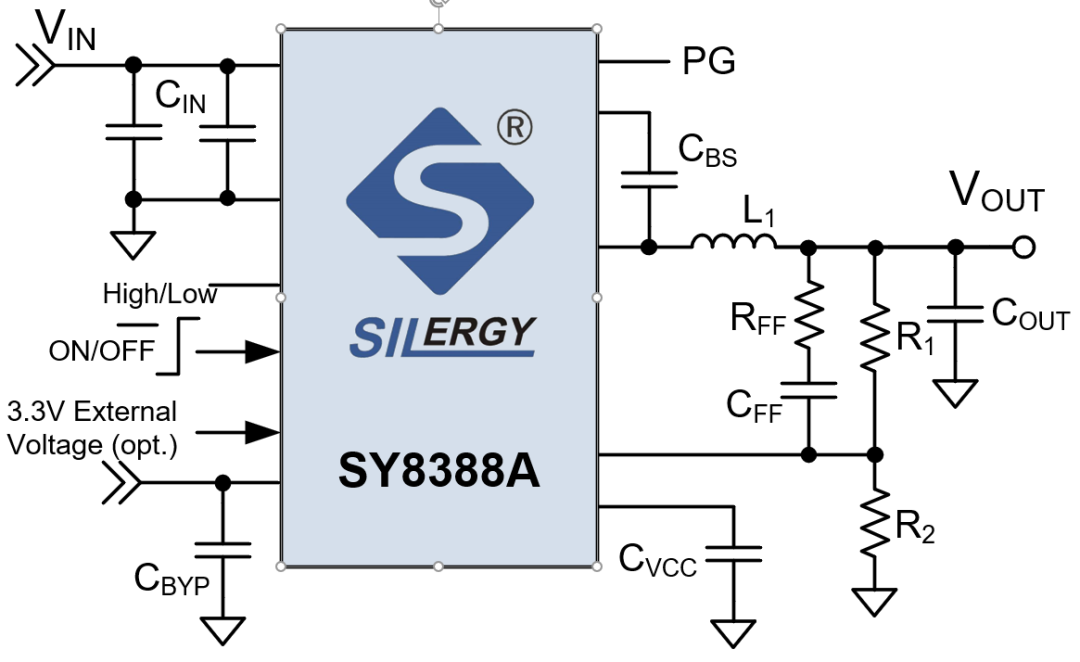

SY8388A  24V/8A Buck

◆  内置低导通电阻开关: 20/10mΩ

◆  宽输入电压: 4.5-24V

◆  集成旁路开关: 1.5Ω

◆  PWM架构实现快速瞬态响应

◆  内部软启动实现浪涌限流

◆  准恒定频率: 600kHz

◆  可调输出电压应用

◆  输出电流: 8A

◆  ±1％内部基准电压

◆  PFM/USM可选轻载运行模式

◆  电源正常指示器

◆  逐周期峰值/谷值限流保护

◆  ILMT可编程的谷值限流阈值

◆  自动恢复模式输出过压保护

◆  自动恢复模式过温保护

◆  输入欠压锁定

◆  符合RoHS标准且不含卤素

◆  紧凑型封装: QFN2.5×2.5-16

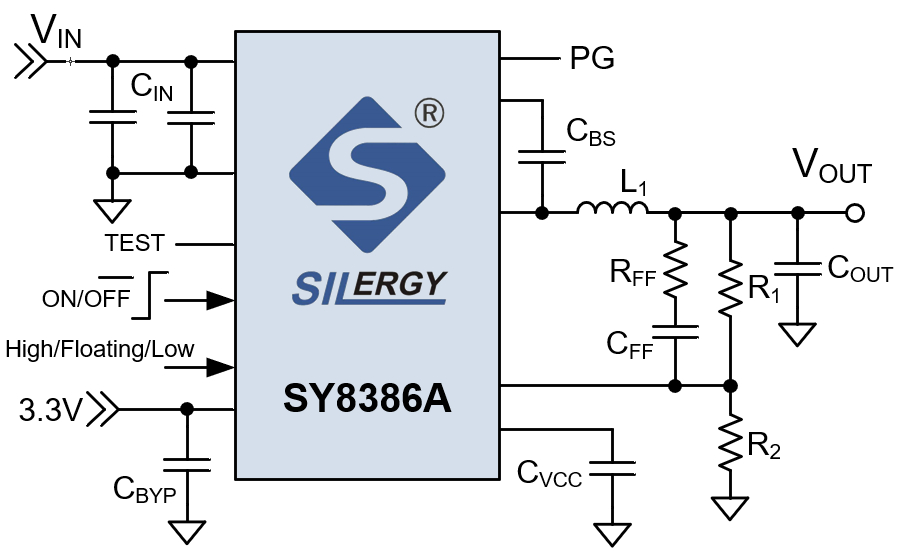

SY8386A  24V/6A Buck

◆  内置低导通电阻开关: 38/19mΩ

◆  宽输入电压: 4.5-24V

◆  集成旁路开关: 1.2Ω

◆  PWM架构实现快速瞬态响应

◆  内部软启动实现浪涌限流

◆  准恒定频率: 600kHz

◆  可调输出电压应用

◆  输出电流: 6A

◆  ±1％内部基准电压

◆  PFM/USM可选轻载运行模式

◆  电源正常指示器

◆  逐周期峰值/谷值限流保护

◆  ILMT可编程的谷值限流阈值

◆  自动恢复模式输出过压保护

◆  自动恢复模式过温保护

◆  输入欠压锁定

◆  符合RoHS标准且不含卤素

◆  紧凑型封装: QFN2.5×2.5-16

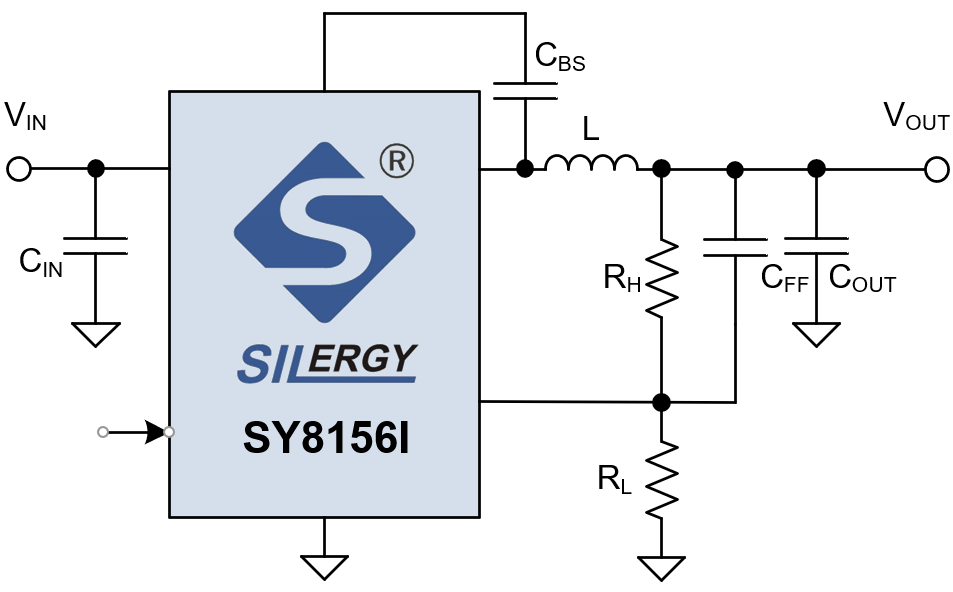

SY8156I  18V/6A Buck

◆  输入电压范围：4.5-18V

◆  内置低导通电阻开关: 29/19mΩ

◆  输出电流: 6A

◆  400kHz开关频率最大程度减小外部元件尺寸

◆  PWM架构实现快速瞬态响应

◆  内部软启动实现浪涌限流

◆  逐周期峰值/谷值电流限制

◆  打嗝式输出短路保护

◆  热关断保护，自动恢复功能

◆  输出自动放电功能

◆  紧凑型封装: TSOT23-6

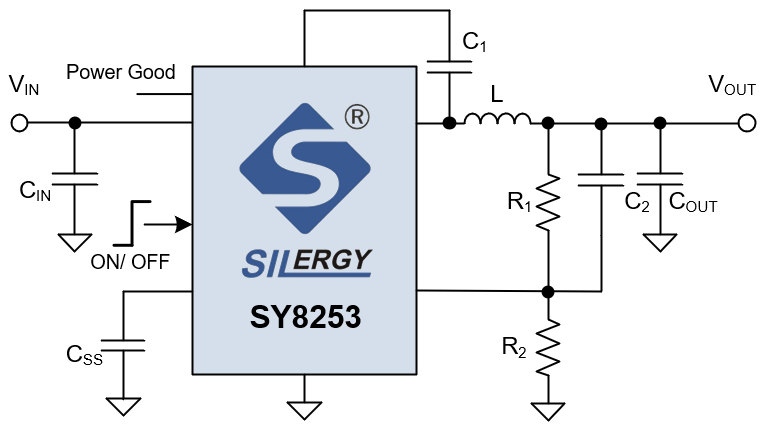

SY8253  18V/3A Buck

◆  输入电压范围：4.5-23V

◆  内置低导通电阻开关: 105/50mΩ

◆  输出电流: 3A

◆  开关频率: 500kHz

◆  PWM架构实现快速瞬态响应

◆  逐周期峰值限流

◆  内部软启动实现浪涌限流

◆  打嗝式短路保护

◆  ±1.5％ 0.6V基准电压精度

◆  紧凑型封装: TSOT23-6
