3A，具有I²C控制，USB检测和OTG JEITA标准的单节锂离子DC/DC开关充电器
| Part Number | SY6974CQCQ |
|---|
| Description | I2C控制单电池NVDC 开关降压充电器 |
|---|
| Vin_min (V) | 3.9 |
|---|
| Vin_max (V) | 13.5 |
|---|
| Vo_min (V) | |
|---|
| Max. Charge Current (A) | 3 |
|---|
| Iq (uA) | |
|---|
| Fsw (MHz) | 1.5 |
|---|
| Cell Voltage | 3.856~4.624V |
|---|
| Series Cells | 1 |
|---|
| Features / Special Function | OTG |
|---|
| Package | QFN4x4-24 |
|---|
- 支持3.9~13.5V输入电压范围
- 可编程IDPM/VDPM以支持USB和适配器
- 3.856~4.624V可调充电电压
- 支持窄VDC电源路径管理
- 符合JEITA协议
- ±0.5％充电电压调节
- LED或主机处理器的充电状态输出
- 4.55~5.51V可调OTG输出电压
- 可选OTG输出电流限制
- 升压模式下的输出调节为±1.5％
- 软启动高达500µF的电容负载
- 全面的BATFET控制以支持运输模式，唤醒和系统重置
- 安全
- 充电和升压模式下的电池温度检测
- 电池充电安全计时器
- 热调节和热关断保护
- 输入/系统过压保护
- MOSFET过流保护
- 低电池泄漏电流，支持运输模式
- 封装：QFN4×4-24
評估板

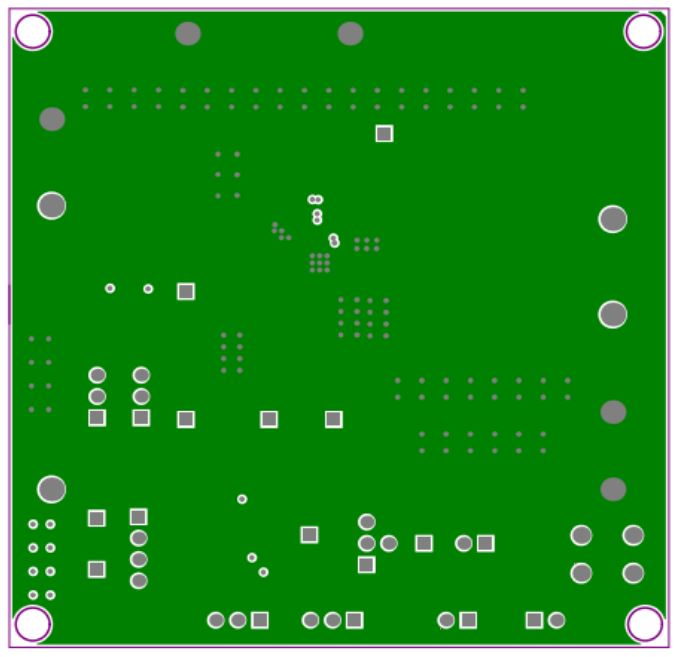

EVB_SY6974CQCQ评估板用于评估带有系统电源路径管理设备的全集成开关电池充电器SY6974CQCQ.
