SY8386BRHC

正在量產
Datasheet
Datasheet
高效快速响应，6A，28V输入，具有100mA 3.3V LDO的同步降压稳压器
    Part NumberSY8386BRHC
    Vin_min (V)4.5
    Vin_max (V)24
    Vo_min (V)3.338
    Io_max (A)6
    Vref Accuracy±1%
    Fsw (MHz)0.6
    Iq (uA)75
    PackageQFN2.5x2.5-16
    Protection ModeLatch-off SCP
    Features / Special FunctionPower Good Indicator,Auto-Discharge
    • 内置低导通电阻开关：36/18mΩ
    • 宽输入电压范围：4.5~24V
    • 集成旁路开关：1.2Ω
    • 瞬时PWM架构实现快速瞬态响应
    • 内部软启动限制浪涌电流
    • 伪恒定频率：600kHz
    • 固定3.338V输出电压
    • 6A输出电流
    • 100mA LDO电流
    • ±1％内部基准电压
    • PFM / USM可选轻载运行模式
    • 电源正常指示器
    • 输出放电功能
    • 逐周期谷值和峰值电流限制保护
    • 降压锁存模式输出欠压保护
    • 降压锁存模式输出过压保护
    • 降压锁存模式过温保护
    • LDO自动恢复模式输出欠压保护
    • LDO自动恢复模式过温保护
    • 输入欠压锁定
    • 符合RoHS标准且不含卤素
    • 紧凑型包装：QFN2.5×2.5-16

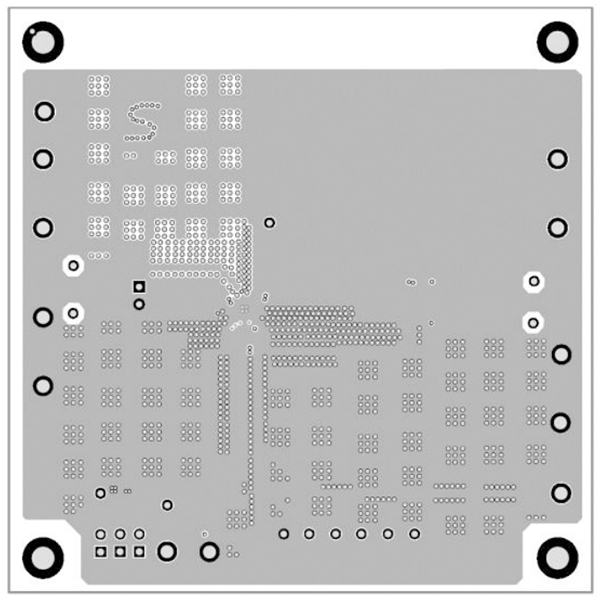

    評估板

    • SY8386BRHC

      評估板照片

    • SY8386BRHC-a

      評估板照片

    • SY8386BRHC-b

      評估板照片

    • SY8386BRHC-c

      評估板照片

    • SY8386BRHC-d

      評估板照片

    EVB_SY8386BRHC

    EVB_SY8386BRHC评估板与一个3.3V 100mA LDO用于评估600kHz，6A连续输出电流，24V输入同步降压稳压器SY8386BRHC。
